名称：SMB Type

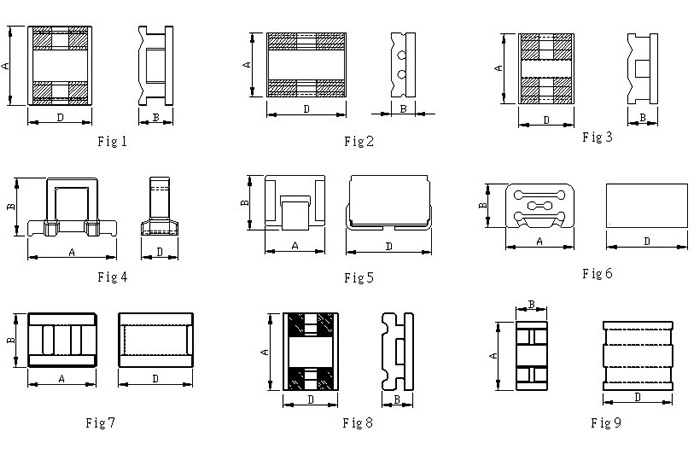

(4) DIMENSIONS (尺寸)
[詳細]
NO.
CORE
Fig
A
B
C∮
D
E
F
1
SMB 3x2.5x4
5
3.00±0.20
2.50±0.20
4.00±0.20
2
SMB 3.2x2.5x3.5
7
3.20±0.15
2.50±0.15
3.50±0.15
3
SMB 4.65x1.7x5.75
2
4.65±0.20
1.70±0.20
5.75±0.20
4
SMB 4.5x1.8x3.2
8
4.50±0.15
1.80±0.15
3.20±0.15
5
SMB 4.5x2.5x3.7
7
4.50±0.15
2.50±0.15
3.70±0.15
6
SMB 5.8x2.6x7.65
9
5.80±0.15
2.60±0.15
7.65±0.15
7
SMB 5.8x2.6x7.65
10
5.80±0.15
2.60±0.10
7.65±0.15
8
SMB 5x5x8.5
3
5.00±0.20
5.00±0.20
8.50±0.30
9
SMB 5.8x6.9x3
11
5.80±0.15
6.90±0.20
3.00±0.15
10
SMB 5.8x2.6x4.5
10
5.80±0.15
2.60±0.15
4.50±0.15
11
SMB 5.8x2.6x4.5
9
5.80±0.15
2.60±0.15
4.50±0.15
12
SMB 6.5x4.1x9.9
6
6.50±0.20
4.10±0.20
9.90±0.30
13
SMB 6.6x2.4x5.0
10
6.60±0.15
2.40±0.15
5.00±0.15
14
SMB 6.6x2.45x5.2
10
6.60±0.15
2.45±0.15
5.20±0.15
15
SMB 7.5x5x8.8
1
7.50±0.20
5.00±0.20
8.80±0.20
16
SMB 7.6x3.2x6
3
7.60±0.20
3.20±0.20
7.60±0.20
C1=1.8
C2=1.5
17
SMB 7.6x3.2x6
3
7.60±0.20
3.20±0.20
7.60±0.20
...
......
...
......
......
......
......
......
